预流泵业,潜水轴流泵产品说明

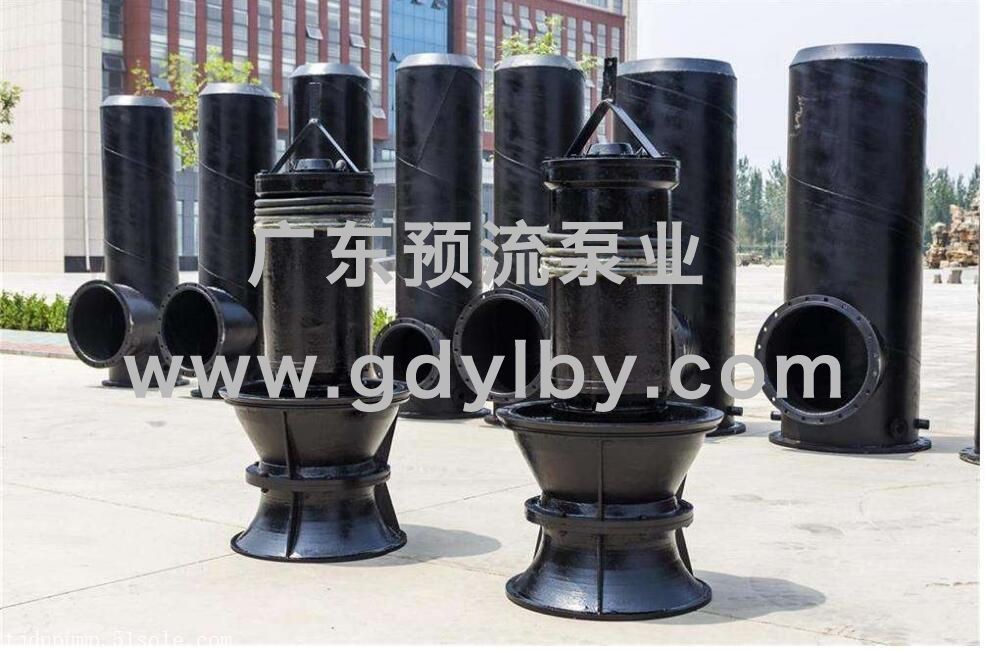

潜水轴流泵特点：
潜水轴流泵是轴流工作原理的潜水泵，其特点是大流量低扬程，流量每小时能够到达几万方，扬程不超过20米。电机都是多极电机，转速较低。装置方法多为井筒式和雪橇式，常用于泵站，被称为排洪利器！
使用环境：
潜水轴流泵因为具有结构简略、保护办理方便、可靠性高和利于自动化操控的优点，在城镇防洪行业和机电排灌水利工程中得到了广泛的运用。在不同的泵站就选用不同的型号，介绍了大型潜水轴流泵的运用和保护保养．以及其在城市防洪运用的典型案例。由于电机潜入水中运行，电机冷却条件好，泵站内无高温，噪音低，可建成地下泵站，保持地面环境风貌，大大简化泵站的土工及建筑结构工程，减少安装面积，节约工程造价30-40%
潜水轴流泵的作用：
是一种功能牢靠，用处极为广泛的污水处理用泵，具有效率高，节省能源，无堵塞、防环绕等特色。一起具有主动设备、主动控制功能。首要输送带固体颗粒及各种长纤维的PH值为4-10的混浊性污水，淤泥、雨水等，输送介质温度不超过60℃，在潜水轴流泵使用中很多都是在水利排涝建设中使用的。
产品用处： 高层建筑、工矿企业、市政工程等污水处理体系、城市环保体系排污、污水中继、污水处理等、勘探、矿山配套附机、食品、医疗、商业体系污水排放、人防体系排水站、供水设备厂给排水设备、农业灌溉、乡村沼气等
配用控制系统：
依据水仓水位主动开启、中止水泵的作业，对运转中的各种状况参数进行实时监控，一起通过接口将数据上传至地上集控室。
(1) 依据所监测的水位信号，可设定出低水位、运转水位和3个上限水位信号及风险水位。低水位时停泵;高水位时水泵运转;依据上限水位逐台投入备用水泵一起运转;风险水位时起动水泵全部运转。一起依据水位改变核算涌水量，当涌水量增大或骤变时发动水泵运转，以削减突水事故的发生。
(2)每台水泵可设置"就地操控"、"半主动操控"、"主动操控"和"检修方法"四种作业方法，该方法可直接在操控器上进行设定。
①水泵体系选用真空泵或射流法抽真空:
体系依据水位状况或许操作员指令发动相应设备进行抽真空作业。
当真空压力到达要求后将主动发动水泵电机，然后翻开水泵出水管路电动闸阀进行排水。
若电动闸阀翻开后必定时间内水泵压力未到达设定值(一般是因为水泵或上水管路漏气导致)体系将会主动中止水泵运转并封闭电动闸阀一起报警。
②水泵体系中止运转:
当水仓水位到达低位时将先主动封闭排水管路电动闸阀，电动闸阀封闭到位后(若必定时间内未关到位则按毛病方法中止)中止水泵电机。
③体系设置低限水位、运转水位、3个上限水位和风险水位等多种水位线。当水位到达高限水位时，体系主动发动 "运转泵" ;按上限水位设置体系主动发动下一个"运转泵" ;到达风险水位时发动全部水泵并位时中止一个"运转泵" ;当到达低位时主动中止另一个"运转泵"。
(3)依据实际需要也可切换到手动控报警 。水位低于上限水位时主动中止"备用泵" 。此方法下操作人员可通过手动操控按扭人工手动操控各台水泵电机的起停及各电动闸阀开关。
(4)当出现水位超限、开关毛病、压力下降、流量下降等毛病时体系将主动中止运转，并语音提示、报警。
泵站建设的执行标准：
遵从“高效、安全、漂亮、有用、和谐”的准则开展小型泵站规范化建造，新建、改造、外观提高后的小型泵站应到达以下规范要求：
1.高效：泵站动力单耗不应大于5 kW·h/(kt·m)。轴流泵站与混流泵站设备功率不低于50%；离心泵站的设备功率不低于55%。
2.安全：机电设备等装置高程满意防洪排涝要求；进出水池必须关闭或设置安全护栏；门窗设置和用材选用防盗办法，有条件区域可配套电子防盗体系；清晰泵站的办理和保护规划，并设置围栏等安全设备。
3.漂亮：外观风格漂亮大方，内部装饰简练亮堂，外围恰当美化美化，与特色小镇、美丽村庄及整齐田园相和谐。依据泵站规范化办理要求，一致设置标识、标牌和首要办理制度等。
4.有用：量体裁衣规划泵站布局、规划泵站规划，结合实际需求选用自动操控、变频操控、用水计量等先进技术和设备。泵站规划运用年限不低于20年，规划时应兼顾后续发展管道灌溉和喷微灌的需求。泵房面积以12～18 m2为宜，有条件区域的可配套办理房，面积不超越10 m2。
5.和谐：应与所掩盖的灌溉规划内渠系同步建造并彼此和谐，合适发展管道灌溉的应优先建造管道灌溉设备，灌溉确保率、水利用系数等技术指标应满意国家和职业技术规范的要求，构成配套完善的灌溉排水体系。
泵站水泵选型：

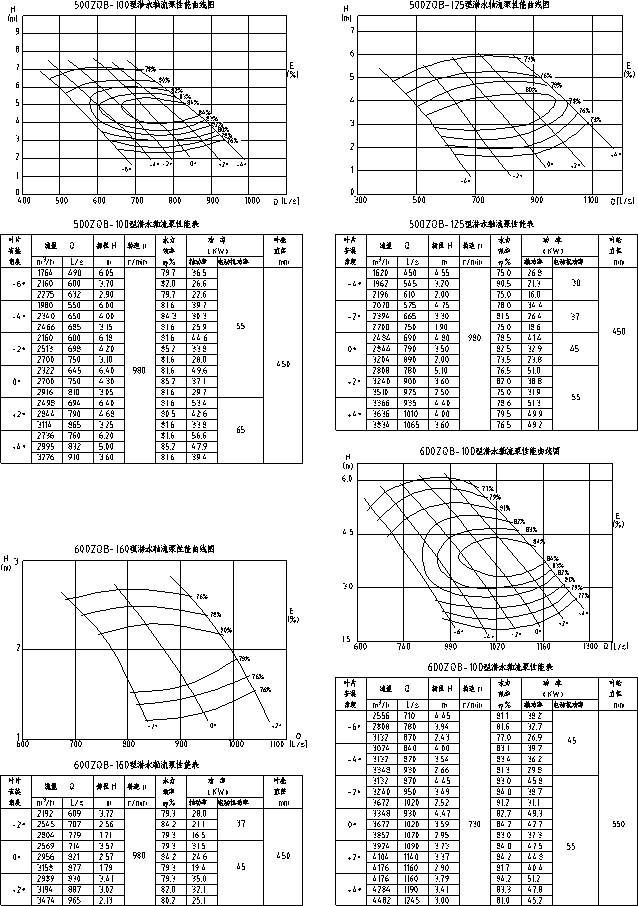

综合性能曲线图上，取H1净=10M，H2净=13M和H3净=15.5m分别作水盆，交Q～Ｈ净曲线于不同三点，过这三点分别作线交Q～Ｈ净曲线于另外不同的三点，这三点就是水泵运行的工况点。
为了便于证明比照，现以一个新建电灌站的规划为例，并以其原规划为计划（Ⅰ），笔者提出的改善规划为计划（Ⅱ）。
（一）原始材料
灌溉面积A=1175亩，以栽培水稻为主，其日耗水深e：计划（Ⅰ），eⅠ=12毫米；计划（Ⅱ），在春耕泡田期eⅡ1=12毫米，在孕穗开花期eⅡ2=10毫米，在水稻灌浆黄熟期eⅡ3=8毫米。
渠道沿丘陵台地安置，获益农田大部分散布在62~63米高程区，依据渠道坡降推算到渠首出水池的水面高▽o=64.87米。渠系水利用系数：ηⅠ渠=0.95；ηⅡ渠=0.8（在未作防渗处理的中砂壤土中）。泵站每日开机小时数t=22小时。
进水池的水位高程：原规划为51.87米；依据实地勘测，在中水年，整个灌溉季节内最高水位▽Ⅱ1=54.87米（但不是洪水位）；正常水位▽Ⅱ2=51.87米；最底水位▽Ⅱ3=49.37米
（二）首要技能数据
1．流量规划
Q设=667eA1000×3600tη渠 (1)
将A=1175亩；t=22小时；ηⅠ渠=0.95；ηⅡ渠=0.8；eⅠ=12毫米；eⅡ1=12毫米；eⅡ3=8毫米别离代入（1）式，则：
QⅠ设=0.12499米3/秒
QⅡ1设=0.14835米3/秒
QⅡ2设=0.12364米3/秒
QⅡ3设=0.09896米3/秒
2、净扬程规划
H净=▽o─▽ί （2）
将▽o=64.87米；▽Ⅰ=51.87米；▽Ⅱ1=54.87米；▽Ⅱ2=51.87米；▽Ⅱ3=49.37米别离代入（2）式，则：
HⅠ净=13米
HⅡ1净=10米
HⅡ2净=13米
HⅡ3净=15.5米。
（三）经济管径
原规划未作核算，只能依据所选水泵进出口直径，选取管径DⅠ=0.25米。
计划（Ⅱ）的管径按如下式核算：
D=1.13 （3）
式中Q为最大流量，取Q=QⅡ1=0.14835米3/秒；V经为经济流速，取V经=2米/秒。
则：DⅡ=0.3077≈0.3米。
（四）管路丢失与规划扬程
1．管路丢失系数的核算
SV=0.083∑§/D4 (4)
SY=10.29n2L/D5.33 (5)
S= SV+SY (6)
式中SV为管路部分丢失系数；SV为管路沿程丢失系数；S为管路丢失系数；§为管路附件的阻力系数；n为管材粗糙度；L为管长。
将DⅠ=0.25米；LⅠ=29米；∑§Ⅰ=9.01；DⅡ=0.3米；LⅡ=28米；∑§Ⅱ=3.16；nⅠ= nⅡ=0.012别离代入（4）、（5）、（6）式，则SⅠ≈261；SⅡ≈57.8。
2.管路丢失的核算
H损=SQ2 （7）
将SⅠ=261，QⅠ设=0.12499米3/秒。SⅡ=57.8，QⅡ1设=0.14835米3/秒；QⅡ2设=0.12364米3/秒；QⅡ3设=0.09896米3/秒别离代入（7）式，则：
HⅠ损=4.08米；HⅡ1损=1.27米；HⅡ2损=0.88米；HⅡ3损=0.57米。
3.规划扬程的核算
H设=H净+H损 （8）
将HⅠ净=13米；HⅠ损=4.08米；HⅡ1净=10米；HⅡ1损=1.27米；HⅡ2净=13米； HⅡ2损=0.88米；HⅡ3净=15.5米；HⅡ3损=0.57米。别离代入（8）式中，则：
HⅠ设=17.08米；HⅡ1设=11.27米；HⅡ2设=13.88米；HⅡ3设=16.07米。
(五)水泵的选型
依据规划流量Q设与规划扬程H设查水泵型或水泵样本，挑选水泵功能数据与Q设和H设附近的泵即可。计划（Ⅰ）挑选10Sh-13A型水泵。计划（Ⅱ）愈加HⅡ1、HⅡ2 、HⅡ3 、QⅡ1、QⅡ2 、QⅡ3挑选的水泵类型是10Sh-19.
二、泵站运转工况点的断定
(一)求水泵功能曲线方程
水泵的功能曲线尽管可以从水泵样本上查到，或依据水泵功能表制作，但都比较大略，现以10Sh-19型泵的参数为例，求较精确的水泵功能曲线。
较精确的水泵功能；
