350QZB-70D潜水轴流泵性能参数与型谱
发布时间：2018-01-05 10:44:03
点击量：169

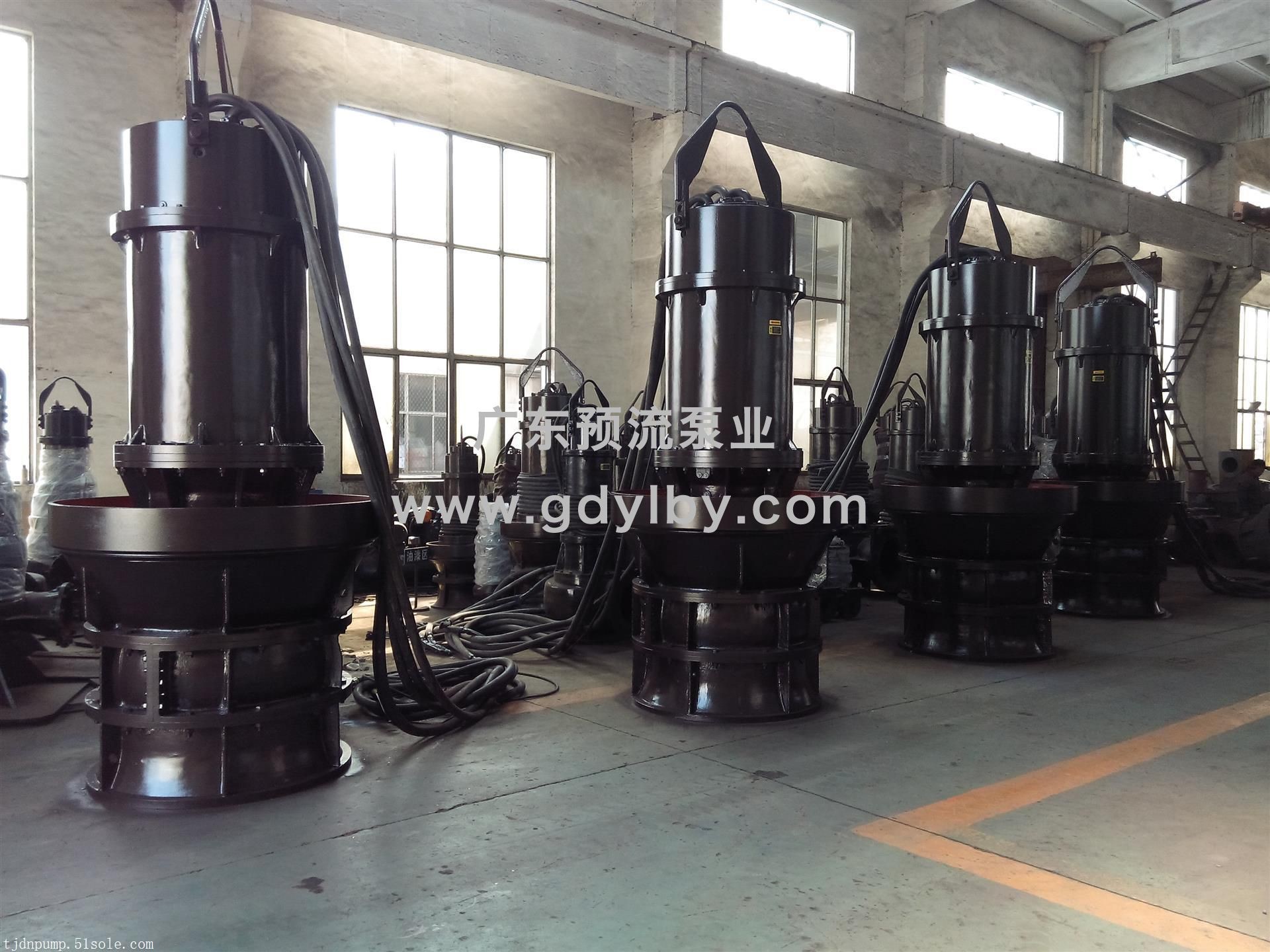

QZB|QHB|HQB系列潜水（混）流泵
潜水轴流泵性能参数与型谱350QZB-70D
| 叶片安放角度 |
流量 |
扬程H(M) |
转速(r/min) |
功率P(KW)
|
效率π（％） |
叶轮直径（mm） |
| （m³/h） |
（L/S） |
轴功率 |
电机功率 |
| -2° |
451
555
603 |
126.1
154.2
167.5 |
3.41
2.21
1.59 |
980 |
6.27
4.74
3.97 |
7.5 |
67.25
70.4
65.7 |
300 |
| 0° |
516
649
735 |
143.3
180.3
204.2 |
3.99
2.89
1.69 |
8.11
6.58
4.68 |
11 |
69.1
77.6
72.2 |
| +2° |
656
757
847 |
182.2
210.3
235.3 |
3.84
2.95
2.11 |
9.27
7.89
6.65 |
74.0
77.01
73.2 |
| +4° |
790
883
966 |
219.4
245.3
268.3 |
3.57
2.89
2.27 |
10.40
8.96
8.03 |
15 |
73.8
77.5
74.3 |

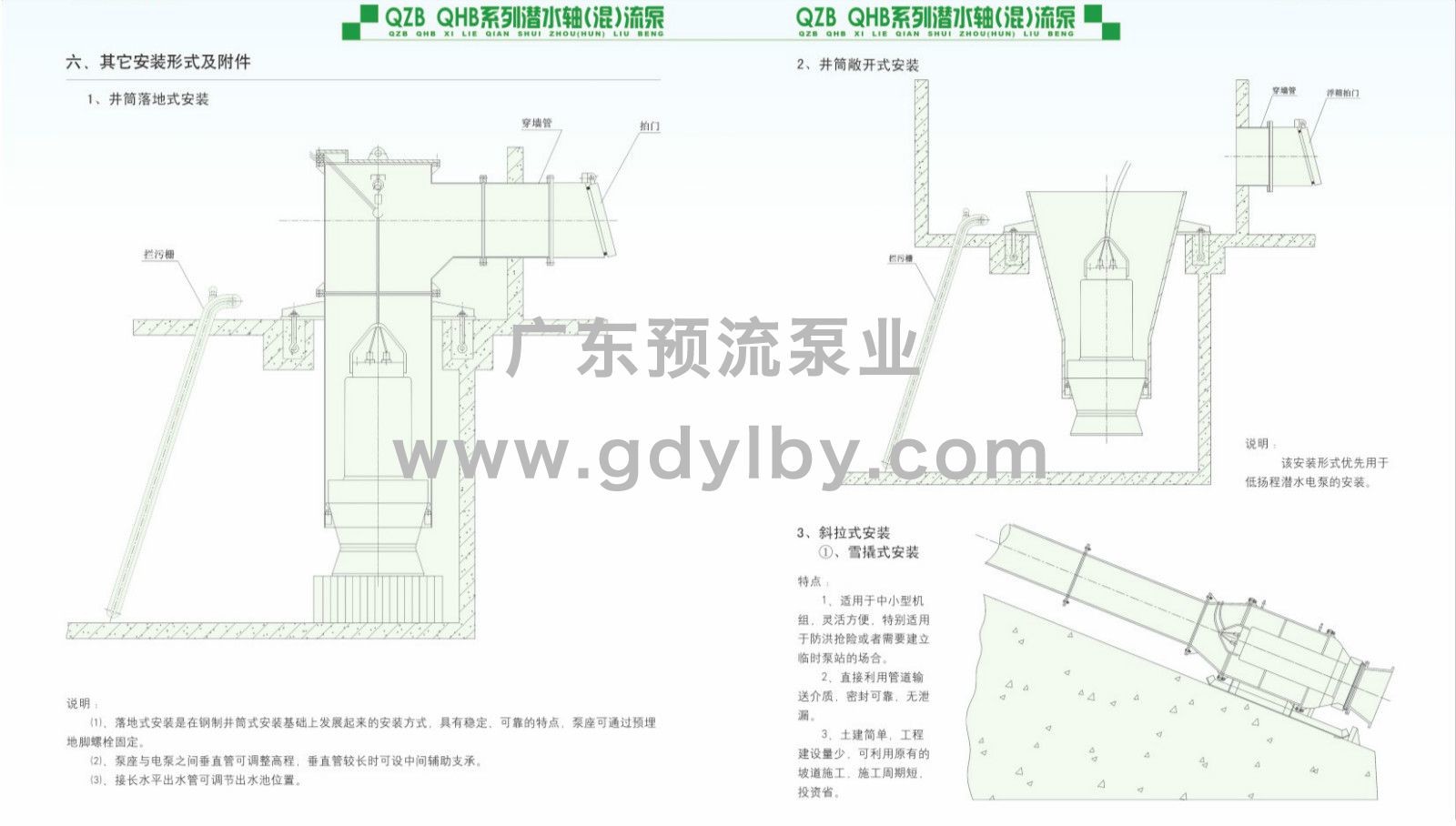

安装形式及尺寸：

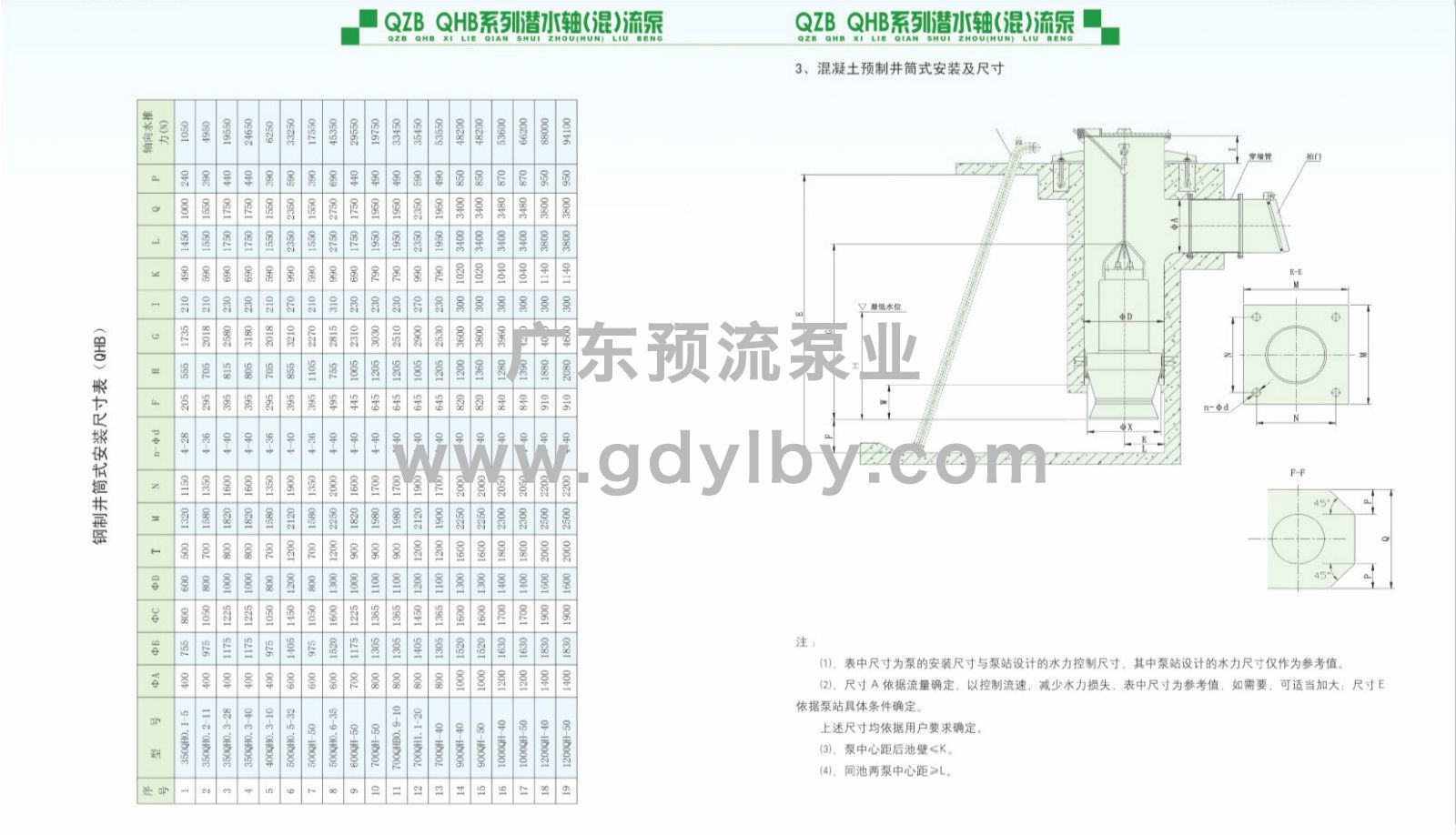

较小的QZB系列潜水轴流泵、QHB系列潜水混流泵采用开敞式进水，安装形式为井筒弯管式安装，钢制井筒式安装，混凝土预制井筒式安装。井筒弯管式安装，钢制井筒式安装由本公司提供整套井筒，混凝土预制井筒式安装由本公司提供安装底座（含防转装置）井盖。
安装时，将潜水轴流泵（潜水混流泵）吊入井筒着底为止，导叶上的斜面与支座斜面配合卡位，止水橡皮（o形圈）起密封作用。

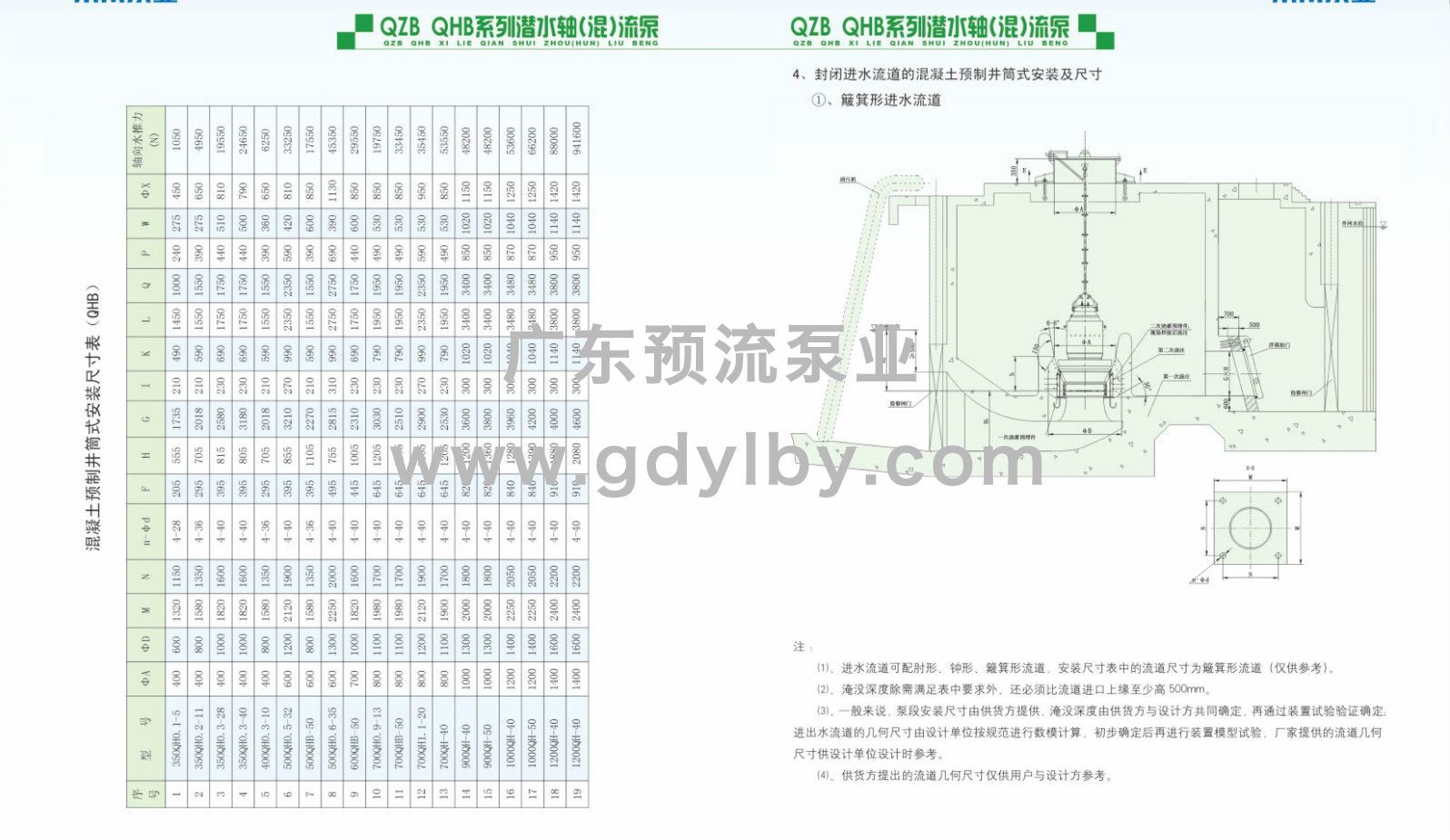

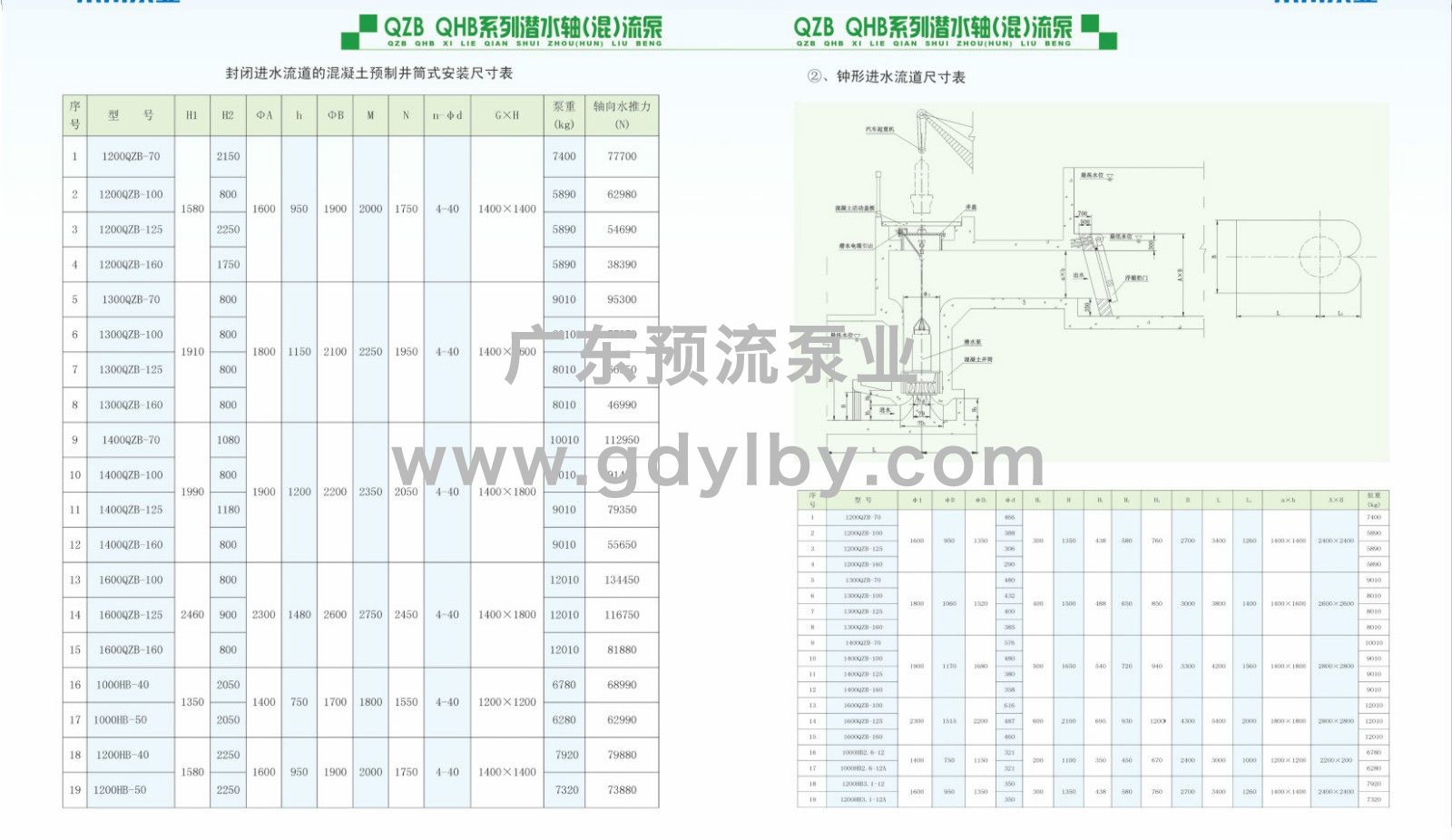

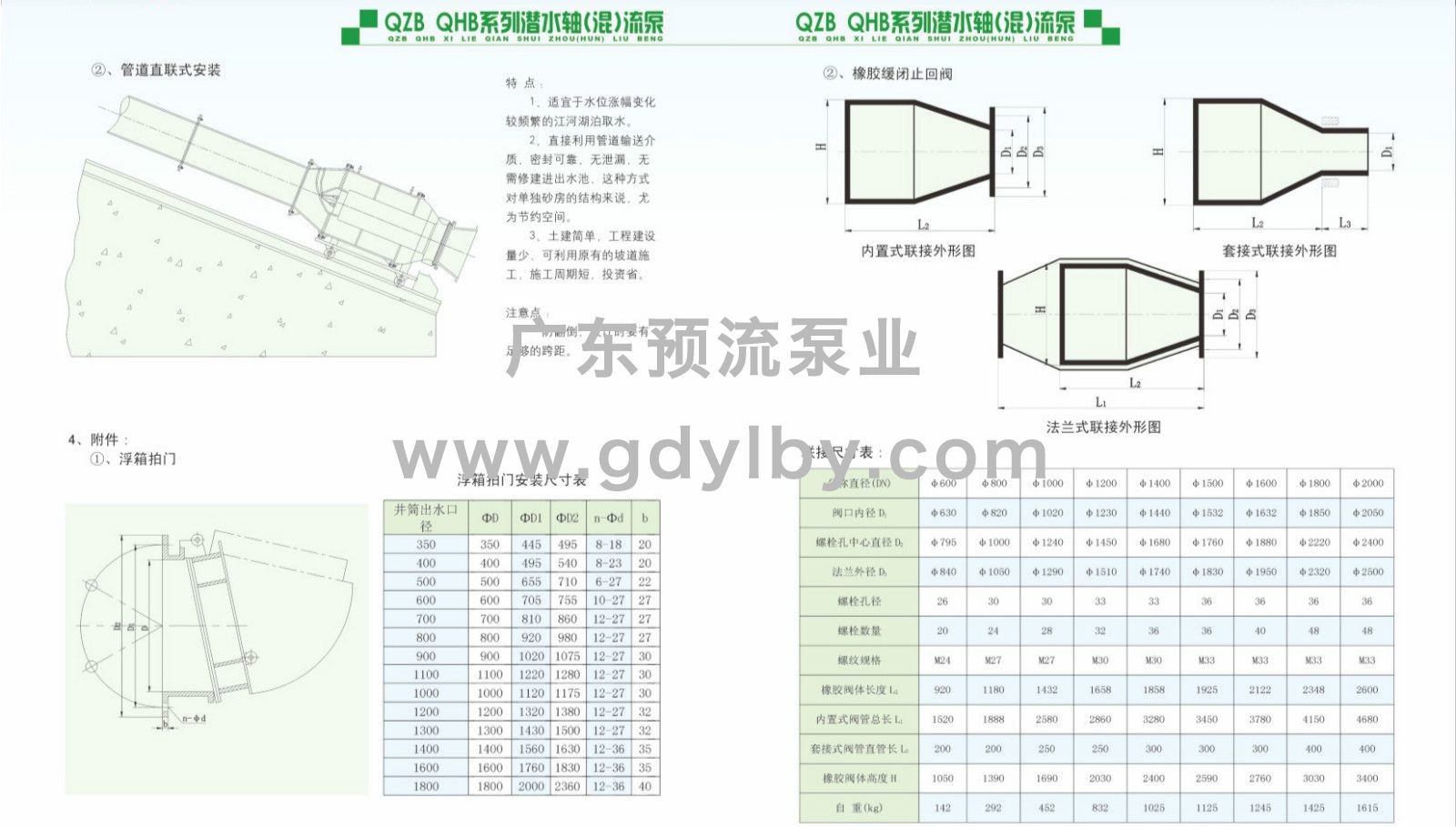

较大的潜水泵（叶轮直径一般在1米以上），采用带封闭进水流道的安装形式。

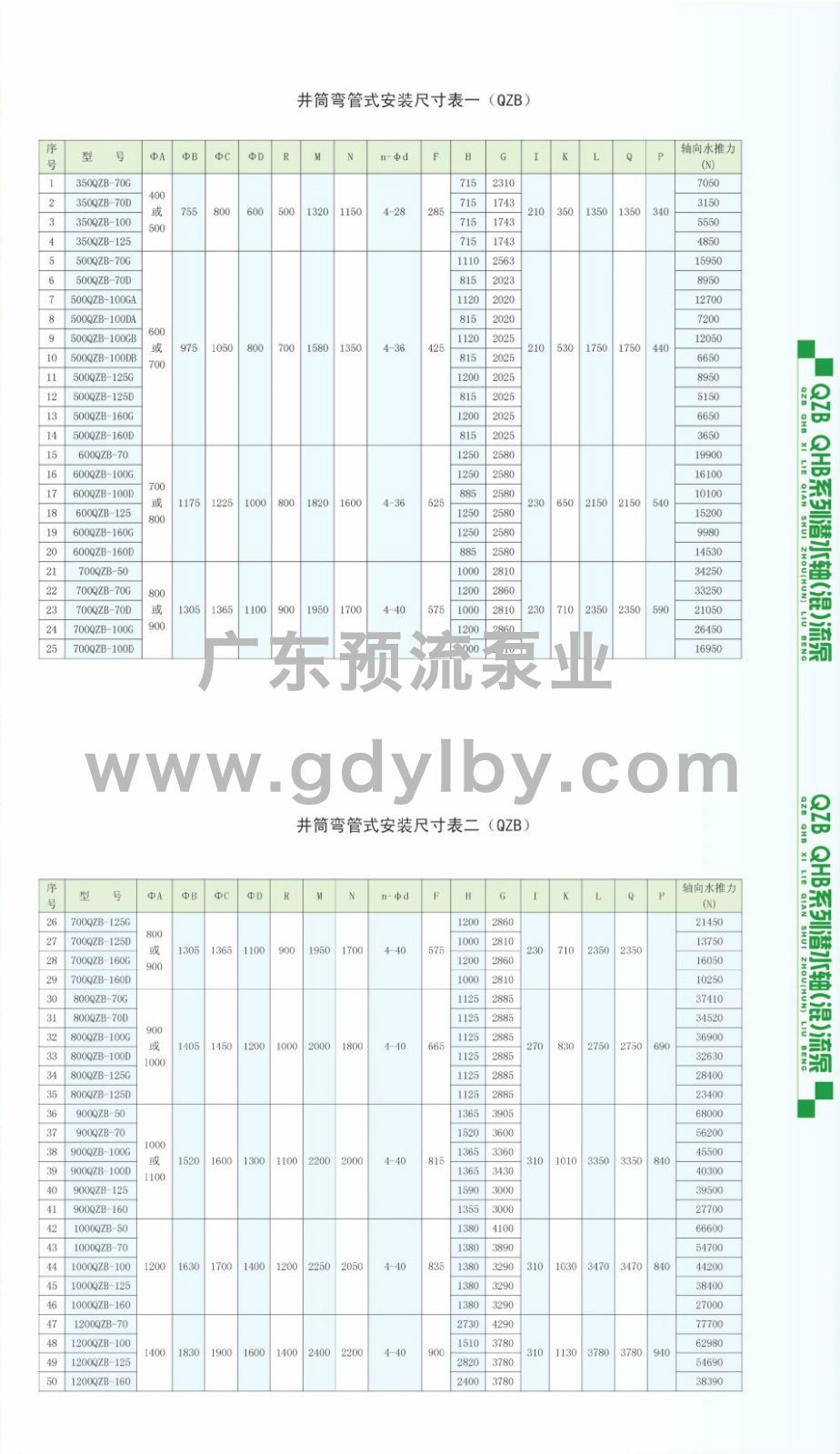

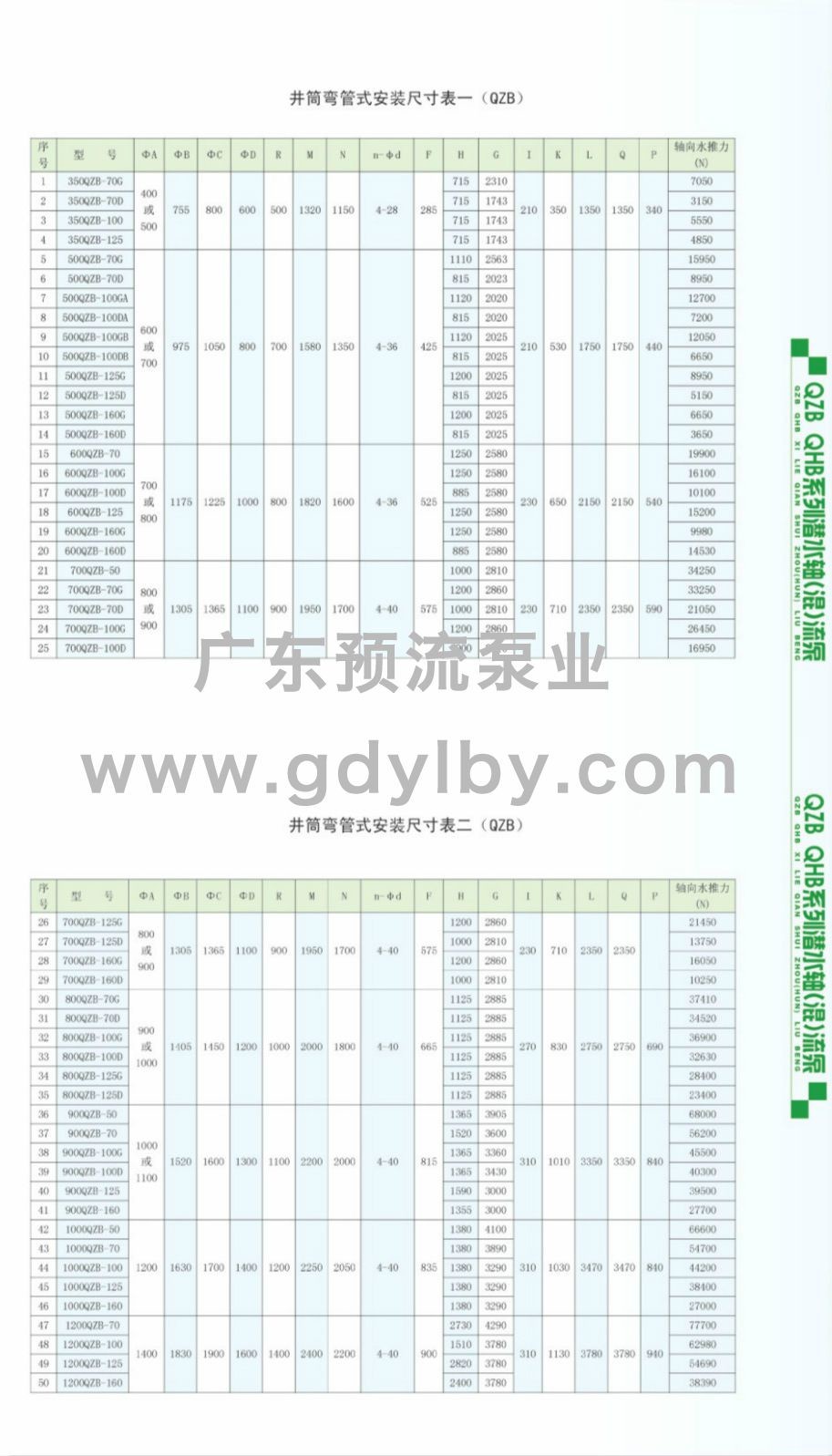

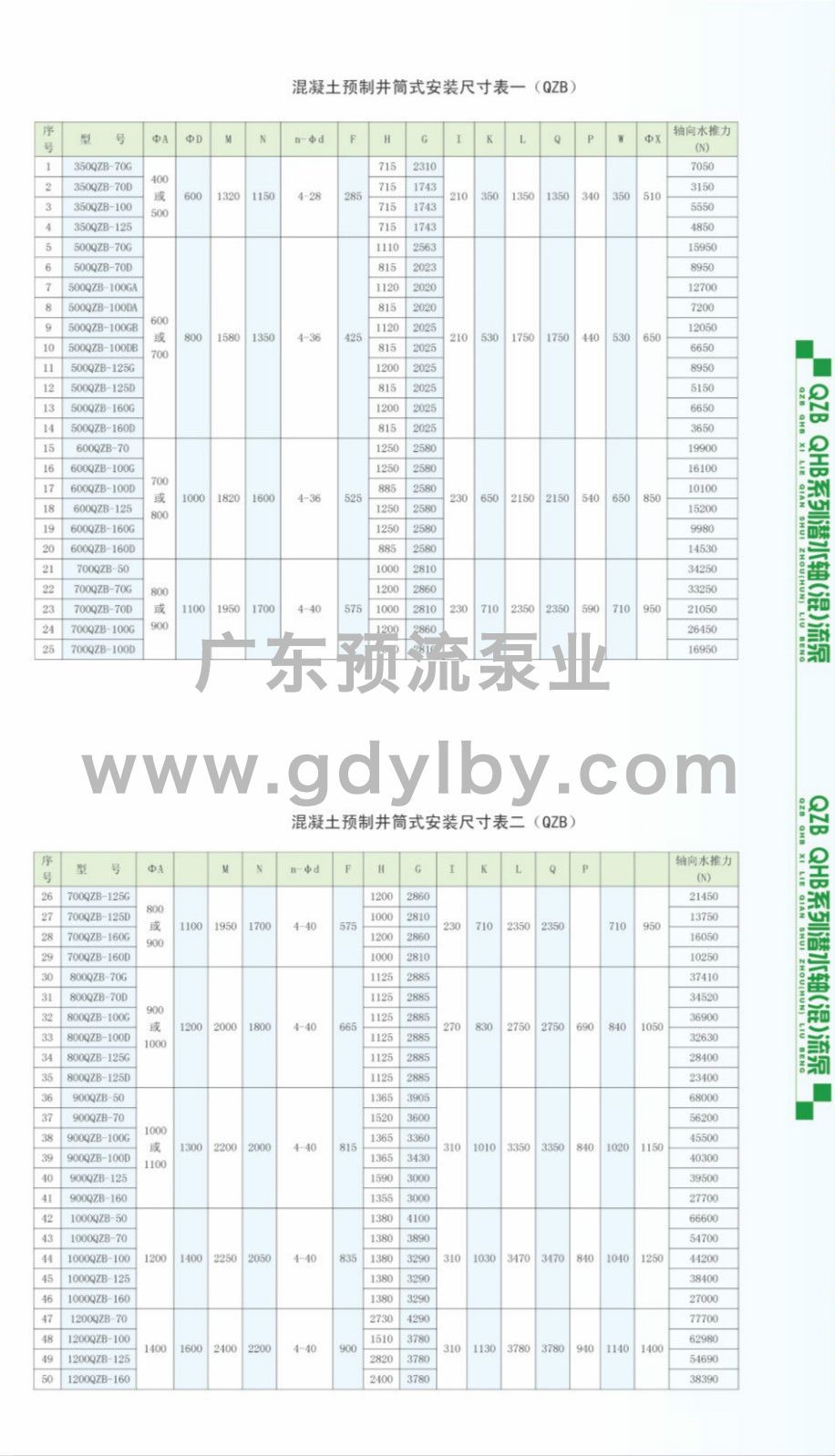

1. 井筒弯管式安装及尺寸注：
（1）表中尺寸为泵的安装尺寸与泵站设计的水利控制尺寸，其中泵站设计的水利尺寸仅作为参考值。
（2）尺寸A依据流量确定，以控制流速，减少水利损失，表中尺寸为参考值，如需要，可适当加大：尺寸E,J依据泵站具体条件确定；尺寸R为最小参考尺寸，如条件许可，可适当加大。
以上尺寸依据用户要求确定。
（3）泵中心距后池壁≤K。
（4）同吃两泵中心距≥L。
进水池设计中需要注意的问题：
1. 使进水池内流动接近于自然流动，流动能使各泵平均吸入。
2. 潜水轴流泵（潜水混流泵）的配置，流入口的位置进水池形状的设计应不引起旋回流。
3. 进入进水池入口的流速要慢，其值约在0.7m/s以下。另外，位于进水池的水泵吸入口附近的流速以及在0.3m/s以下为宜。
4. 流道不能突然扩大，不能急剧改变方向。
5. 相对于泵的流量，进水池的设计尺寸不能太大，也不能太小。
6. 要避免在一台泵的上流处设计另一台泵。
7. 要有足够的淹没深度，以避免产生空气吸入涡。
8. 降低进水管道的底面，使进水管道平滑地与进水池连接，同时，进水池中的进水管，回水管的管端应没入水中，这样有利平缓放水，这样，从进水管路流入的水不会卷入空气流进进水池内。
9. 为了防止旋涡的发生，应装设适当的防旋涡和间隔壁。
订货须知
（1）在合同中应当注明准确的产品型号和产品名称，安装形式，和性能参数（流量-扬程-使用功率）与使用电压等（380V.660V.6KV.10KV）。
（2）控制柜应注明其启动方式，（直接启动，自耦降压启动，可控软起动），液位控制方式，浮球，变松数显液位，超声波液位，安装形式（户外型，户内型）
（3）在供货范围中需要由用户确定尺寸应尺寸及时提供，同时用户应提供设备安装施工图。
（4）本公司潜水轴流泵、潜水混流泵、电缆线正常供货长度为10m，诺用户有特殊要求，请于注明。
（5）如有其他特殊要求，签订合同请与本公司的业务人员，技术部门联系。
