潜水搅拌机型号：ZYJBJ3/8-400/3-740/s





适用范围：

　　混合搅拌系列潜水搅拌机适用于各种水处理工艺和工业过程需要保持固液两相或固液气三相介质均匀混合反应的场所。搅拌机应能在下列条件下正常连续运行：

　　1最高介质温度不得超过40；

　　2.培养基的PH值在5-9之间；

　　3.液体密度不得超过1150千克/立方米；

　　4长期潜水作业，潜水深度一般不超过20m。

　　易于使用：

　　结构紧凑，安装方便，操作简单，易于维护，配套电机功率低，无噪音，可随意安装


中粤潜水搅拌机结构：


　　安装污泥回流泵特殊设计的设备部件和设备备件使污泥回流泵达到性能要求。

　　电缆：电缆采用专用水密电缆；

　　接线盒：接线盒是全封闭的，与周围液体和定子盒隔离；

　　电机：50Hz鼠笼式三相潜水异步电机，F级绝缘，防护等级IP68。电机由周围介质冷却；

　　轴：电机轴为不锈钢材质，转子经动平衡测试。

　　密封：静密封是O型圈。轴封是机械密封，将油室与周围介质隔开；

　　传动装置：采用进口轴承，设计使用寿命可达10万小时以上，潜水推流器采用减速机传动可减小电机体积，减轻整机分量。减速传动装置一般由一对斜齿轮、轴承和油箱组成。驱动齿轮安装在电机输出轴上，安装在潜水拌和机机轴上，材料一般选用钢。经过科学的规划、制造进程都可以确保拌和机能长期接连运行时的使用寿命。；

　　
      油室：油用于润滑和冷却机械密封摩擦副，隔离渗透物；

　　叶轮：叶轮有三个叶片。叶片宽而薄，表面光滑，后掠。高效无阻，具有自清洁功能；

　　进气锥：进气锥的目的是形成流动状态；

　　排放接头：排放接头用于将进口锥固定在出口管上；

　　导向装置：导向装置由两根管子(导管)和一个上导管夹组成。

　

　潜水搅拌机的使用：

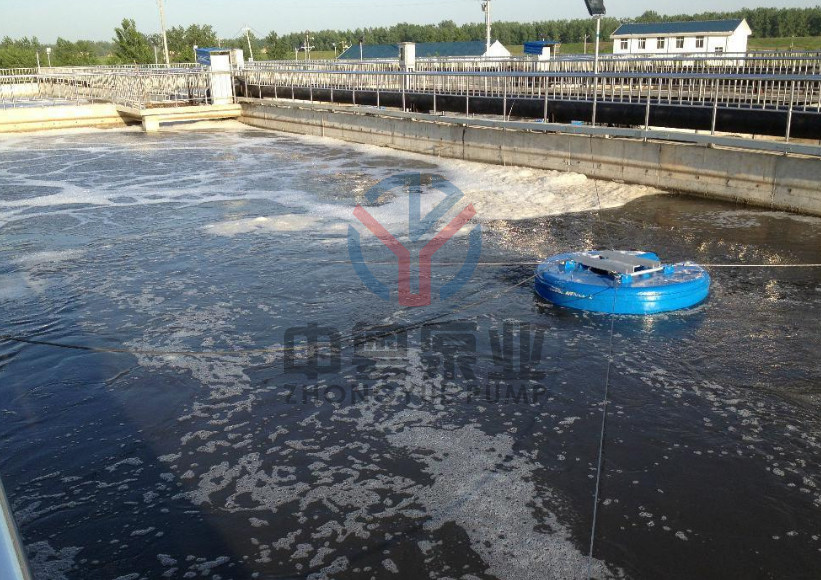

　　潜水搅拌机又称潜水推进器，可用于污水处理厂创造水流，提高搅拌功能，避免污泥沉淀。它是市政府的重要机器设备，也是污水处理中的一个行业，分为：混合潜水搅拌机和潜水推进搅拌机。

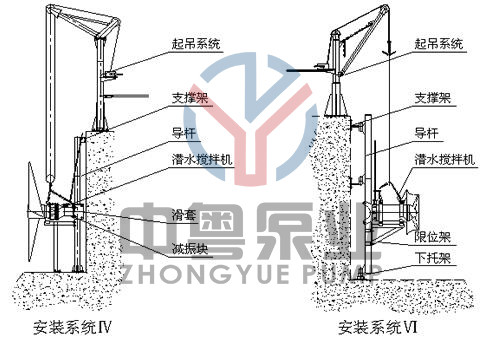

潜水搅拌机四种不同的安装方式：
装置体系一装置次序：支撑架(上) → 上转盘 → 导杆 → 支撑架(下) → 潜水搅拌机(含下转盘)→ 按要求调整潜水搅拌机角度 → 电缆胀大钩 → 电缆固定夹。

装置体系二装置次序：底座 → 导杆 → 支座 → 支撑架(中) → 起吊架 → 手拉葫芦 → 起吊环链→ 潜水搅拌机 → 按要求调整潜水搅拌机角度 → 电缆胀大钩 → 电缆固定夹。

装置体系三装置次序：底座 → 导杆 → 支撑架(上) → 支撑架(中) → 吊架座 → 起吊架 → 手拉葫芦→ 起吊环链→ 潜水搅拌机 → 按要求调整潜水搅拌机角度 → 电缆胀大钩 → 电缆固定夹。

装置体系四装置次序：导杆 → 托架→ 吊架座 → 起吊架 → 手拉葫芦 → 起吊环链→ 潜水搅拌机 → 电缆胀大钩 → 电缆固定夹。

当然，不能单从装置次序来选取潜水搅拌机的装置体系，当然四种装置体系也不只有装置次序的不同，在使用中有特殊环境的，可以联系中粤技术，进行咨询。

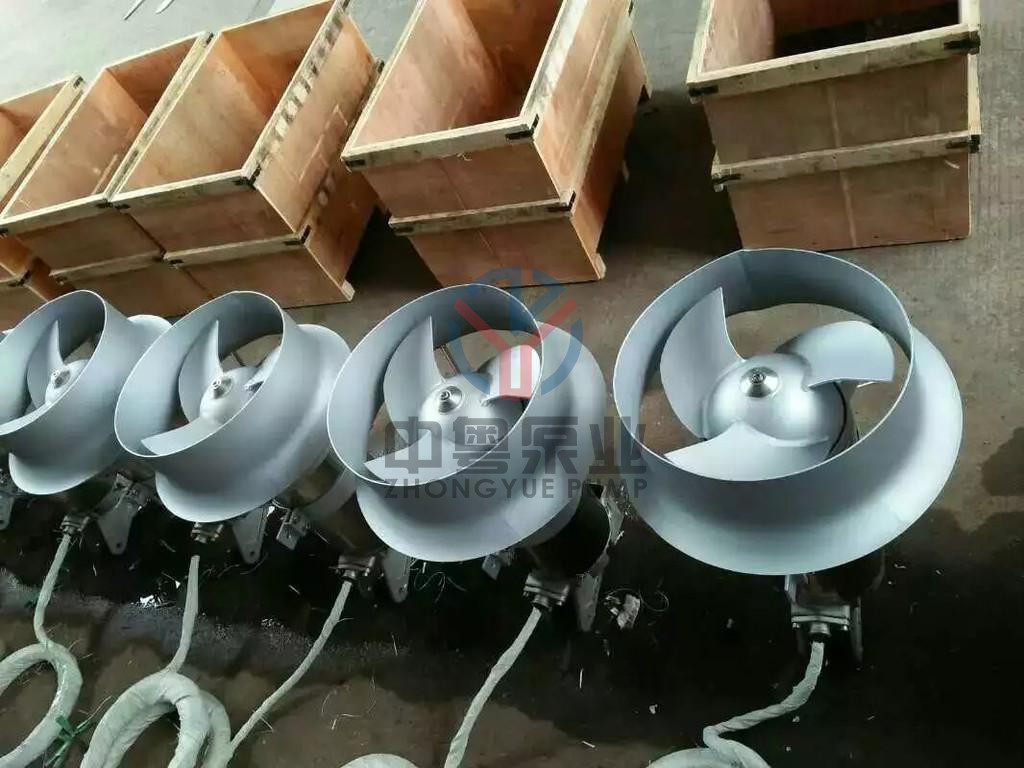

准备出仓图
